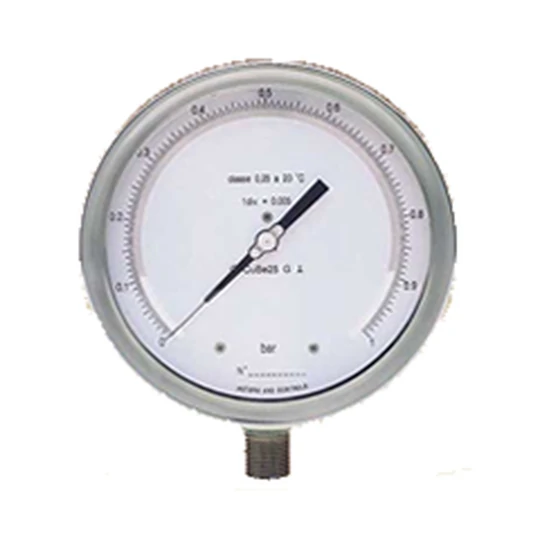

Specifiche tecniche
- diametro nominale: 100, 150, 200, 250 mm;
- classe di precisione: 0,25 (0,6 per Ø 100 e per campi 60 ÷ 400 mbar) secondo EN 837-1;
- cassa e anello: acciaio inox AISI 304, innesto a baionetta;
- tappo di sicurezza: gomma nitrilica NBR;
- presa di pressione: acciaio inox AISI 316, filettatura G 1/2” A UNI ISO 228/1;
- elemento elastico:
- da 60 a 400 mbar: soffietto in bronzo fosforoso (solo per gas);
- da 0,6 a 1000 bar: tubo in CuBe o AISI 316L (classe 0,6);
- movimento: lega orologeria ad alta precisione con pignone e perno su boccole in pietra dura;
- indice: azzerabile, alluminio anodizzato nero, a coltello;
- trasparente: vetro spessore 3 mm;
- guarnizione al trasparente: gomma nitrilica NBR;
- quadrante: alluminio bianco, scala nera con banda speculare antiparallasse;
- tipi di montaggio: MP1 (locale), MP2 (parete), MP3 (posteriore), MP4 e MP5 (incasso);
- pressione di esercizio: costante fino al fondo scala, variabile fino al 90%;
- temperatura ambiente: 10 ÷ 30 °C;
- temperatura del fluido: max 60 °C;
- sovrappressione:
- fino a 60 bar: 25% FS;
- da 100 bar: 15% FS;
- deriva termica: ±0,05% FS ogni 10 °C fuori da 20 °C;
- grado di protezione: IP55 secondo EN 60529;
- opzioni e accessori: scale personalizzate, riempimento liquido (classe 0,6), flangia Ø 40 mm, custodie, certificati.
